SRS(Sounding Reference Signal)
NOTE : It is required to have Matlab 5G Toolbox to run this script. Matlab Version that I used for this page is 5G Toolbox Version 2.0 (R2020a)
- Example 01> KTC = 2, CSRS = 0, BSRS = 0,BHop = 0,NumSRSSymbols = 1, NRRC = 0
- Example 02> KTC = 2, CSRS = 1, BSRS = 0,BHop = 0,NumSRSSymbols = 1, NRRC = 0
- Example 03> KTC = 2, CSRS = 2, BSRS = 0,BHop = 0,NumSRSSymbols = 1, NRRC = 0
- Example 04> KTC = 2, CSRS = 3, BSRS = 0,BHop = 0,NumSRSSymbols = 1, NRRC = 0
- Example 05> KTC = 2, CSRS = 4, BSRS = 0,BHop = 0,NumSRSSymbols = 1, NRRC = 0
- Example 06> KTC = 2, CSRS = 5, BSRS = 0,BHop = 0,NumSRSSymbols = 1, NRRC = 0
- Example 07> KTC = 2, CSRS = 6, BSRS = 0,BHop = 0,NumSRSSymbols = 1, NRRC = 0
- Example 08> KTC = 2, CSRS = 7, BSRS = 0,BHop = 0,NumSRSSymbols = 1, NRRC = 0

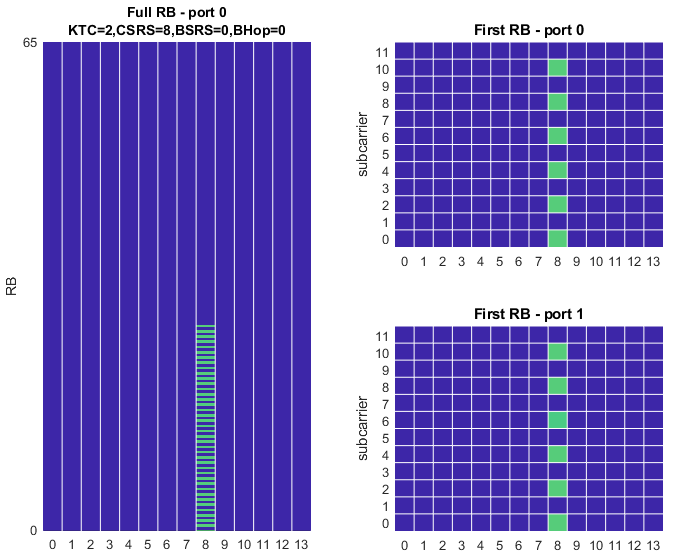

- Example 09> KTC = 2, CSRS = 8, BSRS = 0,BHop = 0,NumSRSSymbols = 1, NRRC = 0
- Example 10> KTC = 2, CSRS = 9, BSRS = 0,BHop = 0,NumSRSSymbols = 1, NRRC = 0
- Example 11> KTC = 2, CSRS = 10, BSRS = 0,BHop = 0,NumSRSSymbols = 1, NRRC = 0
- Example 12> KTC = 2, CSRS = 11, BSRS = 0,BHop = 0,NumSRSSymbols = 1, NRRC = 0
- Example 13> KTC = 2, CSRS = 12, BSRS = 0,BHop = 0,NumSRSSymbols = 1, NRRC = 0
- Example 14> KTC = 2, CSRS = 13, BSRS = 0,BHop = 0,NumSRSSymbols = 1, NRRC = 0
- Example 15> KTC = 2, CSRS = 14, BSRS = 0,BHop = 0,NumSRSSymbols = 1, NRRC = 0
- Example 16> KTC = 2, CSRS = 15, BSRS = 0,BHop = 0,NumSRSSymbols = 1, NRRC = 0
- Example 17> KTC = 2, CSRS = 16, BSRS = 0,BHop = 0,NumSRSSymbols = 1, NRRC = 0

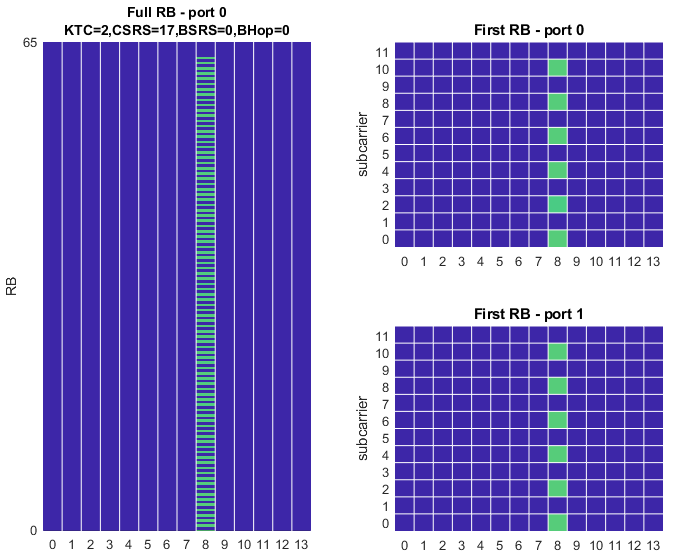

- Example 18> KTC = 2, CSRS = 17, BSRS = 0,BHop = 0,NumSRSSymbols = 1, NRRC = 0

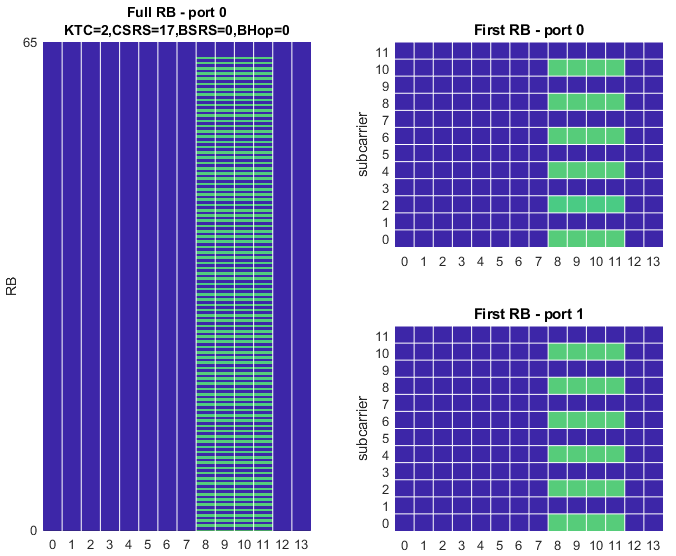

- Example 19> KTC = 2, CSRS = 17, BSRS = 0,BHop = 0,NumSRSSymbols = 2, NRRC = 0
- Example 20> KTC = 2, CSRS = 17, BSRS = 0,BHop = 0,NumSRSSymbols = 4, NRRC = 0

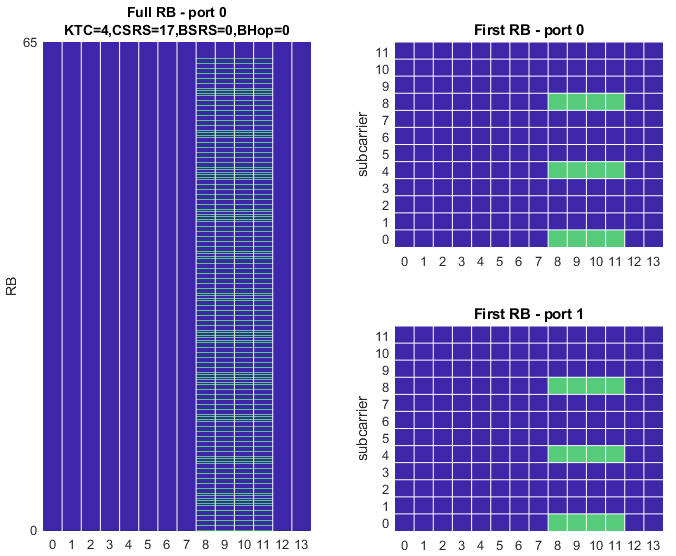

- Example 21> KTC = 4, CSRS = 17, BSRS = 0,BHop = 0,NumSRSSymbols = 4, NRRC = 0

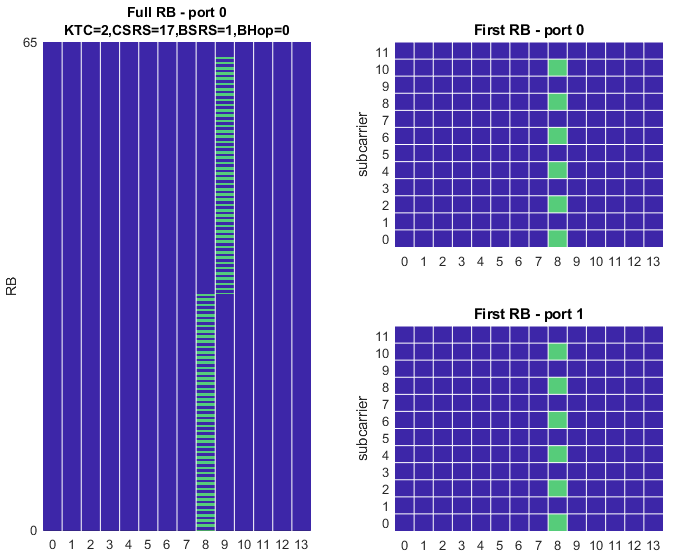

- Example 22> KTC = 2, CSRS = 17, BSRS = 1,BHop = 0,NumSRSSymbols = 1, NRRC = 0

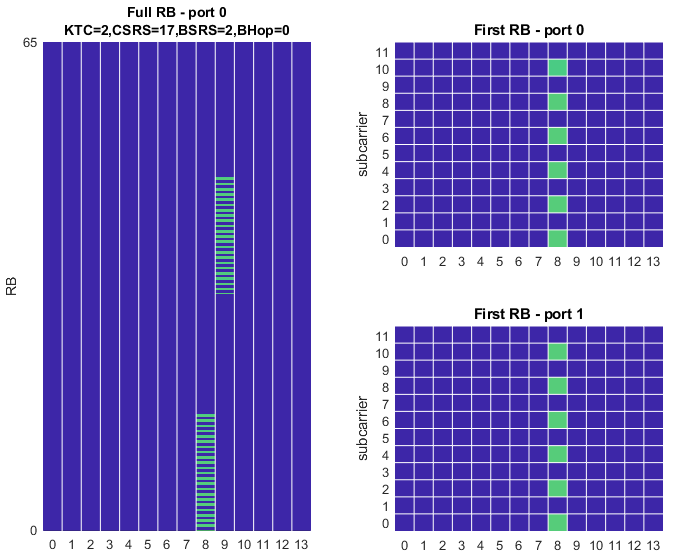

- Example 23> KTC = 2, CSRS = 17, BSRS = 2,BHop = 0,NumSRSSymbols = 1, NRRC = 0
- Example 24> KTC = 2, CSRS = 17, BSRS = 3,BHop = 0,NumSRSSymbols = 1, NRRC = 0
- Example 25> KTC = 2, CSRS = 17, BSRS = 1,BHop = 0,NumSRSSymbols = 2, NRRC = 0
- Example 26> KTC = 2, CSRS = 17, BSRS = 2,BHop = 0,NumSRSSymbols = 2, NRRC = 0
- Example 27> KTC = 2, CSRS = 17, BSRS = 3,BHop = 0,NumSRSSymbols = 2, NRRC = 0

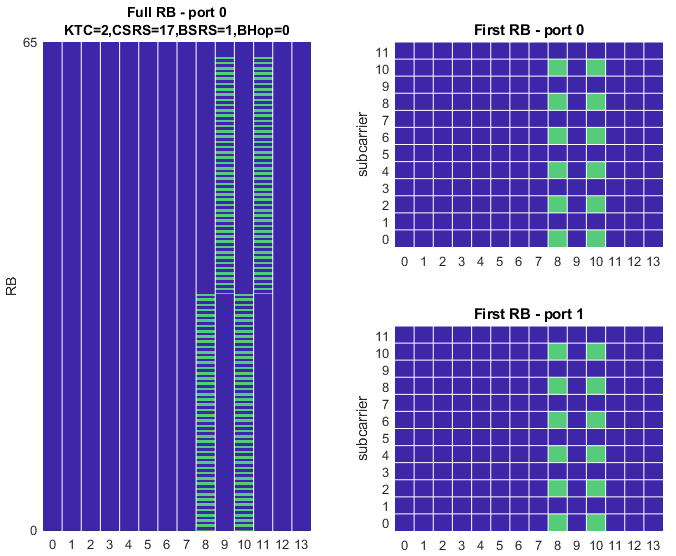

- Example 28> KTC = 2, CSRS = 17, BSRS = 1,BHop = 0,NumSRSSymbols = 2, NRRC = 0

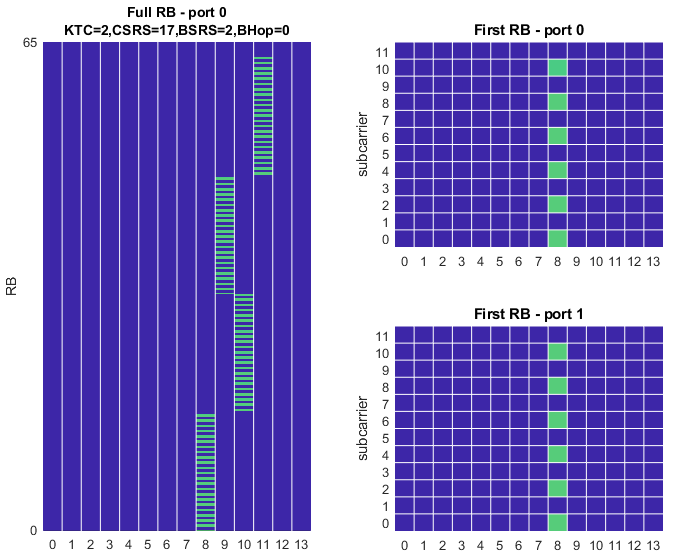

- Example 29> KTC = 2, CSRS = 17, BSRS = 2,BHop = 0,NumSRSSymbols = 4, NRRC = 0
- Example 30> KTC = 2, CSRS = 17, BSRS = 3,BHop = 0,NumSRSSymbols = 4, NRRC = 0
- Example 31> KTC = 2, CSRS = 13, BSRS = 3,BHop = 1,NumSRSSymbols = 2, NRRC = 0

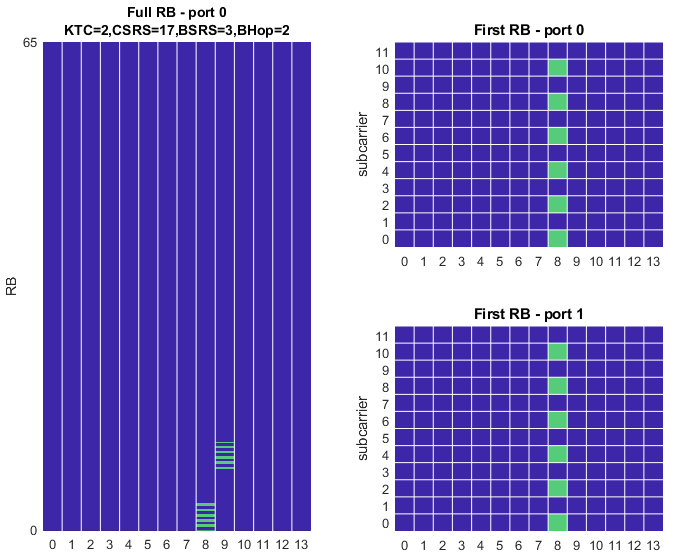

- Example 32> KTC = 2, CSRS = 13, BSRS = 3,BHop = 2,NumSRSSymbols = 2, NRRC = 0
- Example 33> KTC = 2, CSRS = 13, BSRS = 3,BHop = 3,NumSRSSymbols = 2, NRRC = 0
- Example 34> KTC = 2, CSRS = 13, BSRS = 3,BHop = 1,NumSRSSymbols = 4, NRRC = 0

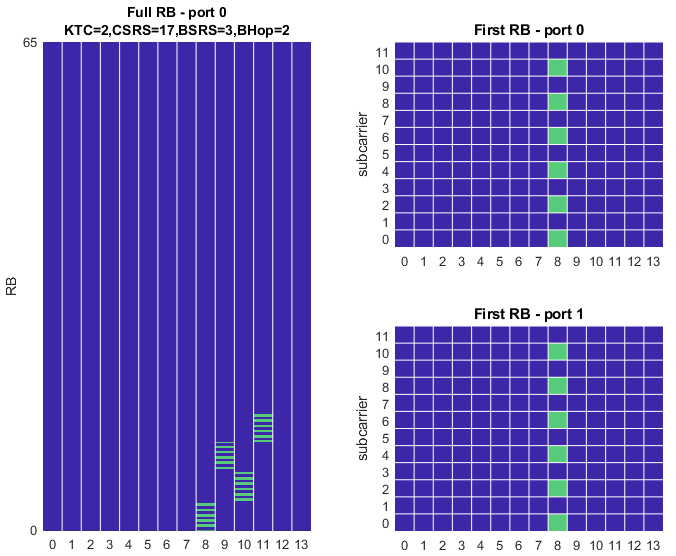

- Example 35> KTC = 2, CSRS = 13, BSRS = 3,BHop = 2,NumSRSSymbols = 4, NRRC = 0
- Example 36> KTC = 2, CSRS = 13, BSRS = 3,BHop = 3,NumSRSSymbols = 4, NRRC = 0
- Example 37> KTC = 2, CSRS = 13, BSRS = 3,BHop = 1,NumSRSSymbols = 4, NRRC = 0

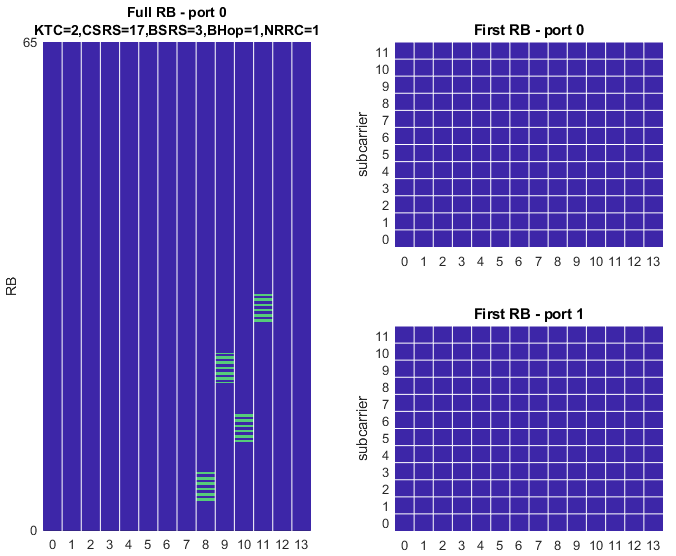

- Example 38> KTC = 2, CSRS = 13, BSRS = 3,BHop = 1,NumSRSSymbols = 4, NRRC = 1
- Example 39> KTC = 2, CSRS = 13, BSRS = 3,BHop = 1,NumSRSSymbols = 4, NRRC = 2
- Example 40> KTC = 2, CSRS = 13, BSRS = 3,BHop = 1,NumSRSSymbols = 4, NRRC = 3
- Example 41> KTC = 2, CSRS = 13, BSRS = 3,BHop = 1,NumSRSSymbols = 4, NRRC = 4
- Example 42> KTC = 2, CSRS = 13, BSRS = 3,BHop = 1,NumSRSSymbols = 4, NRRC = 5
- Example 43> KTC = 2, CSRS = 13, BSRS = 3,BHop = 1,NumSRSSymbols = 4, NRRC = 6

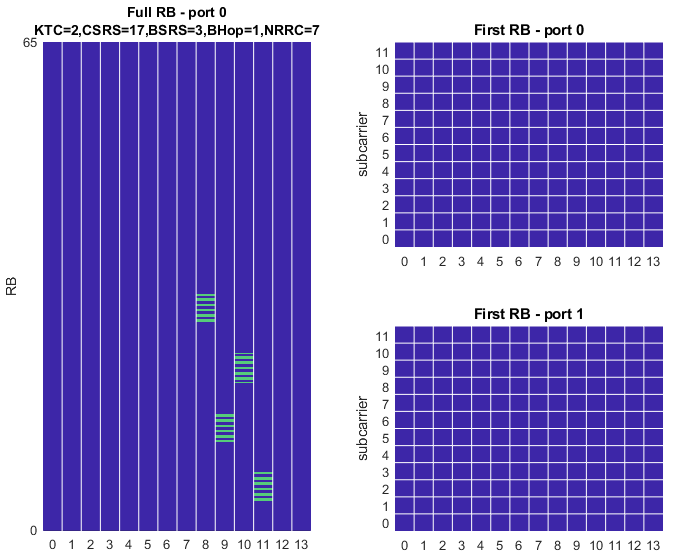

- Example 44> KTC = 2, CSRS = 13, BSRS = 3,BHop = 1,NumSRSSymbols = 4, NRRC = 7

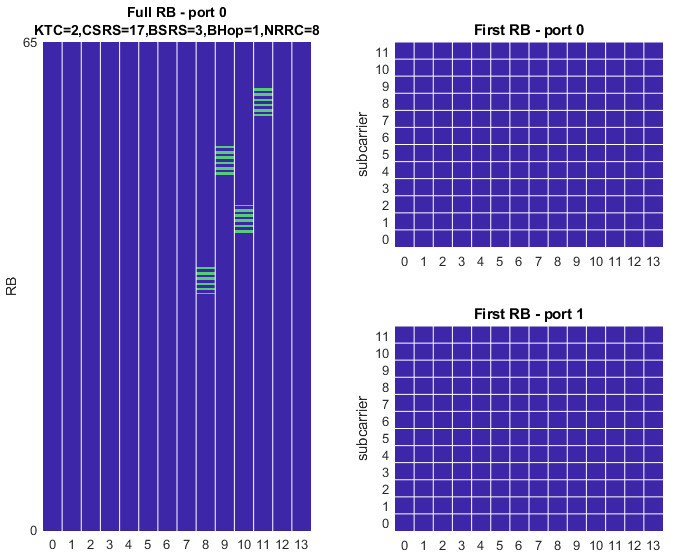

- Example 45> KTC = 2, CSRS = 13, BSRS = 3,BHop = 1,NumSRSSymbols = 4, NRRC = 8

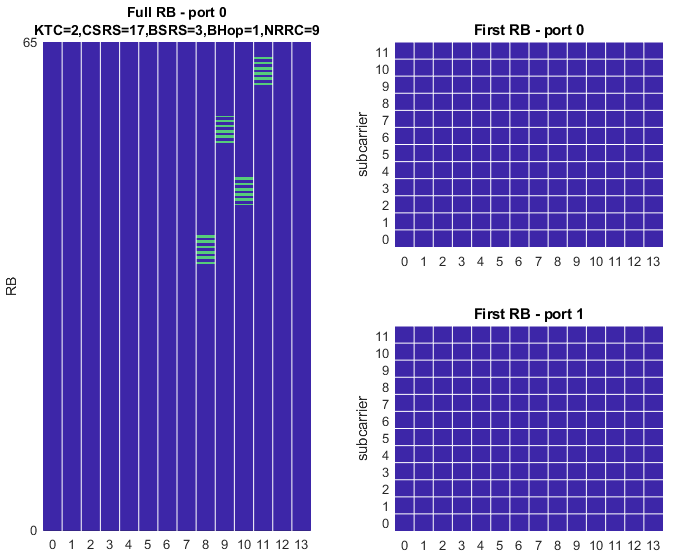

- Example 46> KTC = 2, CSRS = 13, BSRS = 3,BHop = 1,NumSRSSymbols = 4, NRRC = 9
- Example 47> KTC = 2, CSRS = 13, BSRS = 3,BHop = 1,NumSRSSymbols = 4, NRRC = 10
- Example 48> KTC = 2, CSRS = 13, BSRS = 3,BHop = 1,NumSRSSymbols = 4, NRRC = 11
- Example 49> KTC = 2, CSRS = 13, BSRS = 3,BHop = 1,NumSRSSymbols = 4, NRRC = 12
SRS.m |
carrier = nrCarrierConfig;
srs = nrSRSConfig;
carrier.SubcarrierSpacing = 120;
carrier.NSizeGrid = 66;
srs.NumSRSPorts = 2;
srs.NumSRSSymbols = 2;
srs.SymbolStart = 8;
srs.KTC = 2; % see here for the details
srs.CSRS = 3; % see here for the details
srs.BSRS = 0; % see here for the details
srs.BHop = 0; % see here for the details
srs.NRRC = 0;
srsSym = nrSRS(carrier,srs);
srsInd = nrSRSIndices(carrier,srs);
K = carrier.NSizeGrid*12; % Number of subcarriers
L = carrier.SymbolsPerSlot; % Number of OFDM symbols per slot
P = srs.NumSRSPorts; % Number of antenna ports
gridSize = [K L P];
slotGrid = complex(zeros(gridSize));
slotGrid(srsInd) = srsSym;
% Display the resource grid plot in a new figure
cmap = parula(64);
%figure('Name','Resource Grid');
hFig = figure(1);
set(hFig, 'Position', [100 100 800 600]);
set(gcf,'color','w');
% SRS port 0 --------------------------------------------------------
subplot(2,2,[1 3]);
hold on;
image(40*abs(slotGrid(:,:,1)));
axis(gca,'xy');
colormap(cmap);
for i = 2:14
line([i-0.5 i-0.5],[0 273*12],'Color','white');
end
xlim([0.5 14.5]);
ylim([0 carrier.NSizeGrid*12]);
set(gca,'xtick',[0:14]);
set(gca,'xticklabel',{'','0','1','2','3','4','5','6','7','8','9','10','11','12','13'});
set(gca,'ytick',[1 carrier.NSizeGrid*12]);
set(gca,'yticklabel',{'0',num2str(carrier.NSizeGrid-1)});
ylabel("RB");
tmpStr = sprintf("Full RB - port 0\nKTC=%d,CSRS=%d,BSRS=%d,BHop=%d",srs.KTC,srs.CSRS,srs.BSRS,srs.BHop);
title(tmpStr);
hold off;
subplot(2,2,2);
hold on;
image(40*abs(slotGrid(:,:,1)));
axis(gca,'xy');
colormap(cmap);
for i = 2:14
line([i-0.5 i-0.5],[0 273*12],'Color','white');
end
for j = 1:12
line([0 15],[j+0.5 j+0.5],'Color','white');
end
xlim([0.5 14.5]);
ylim([0.5 12.5]);
set(gca,'xtick',[0:14]);
set(gca,'xticklabel',{'','0','1','2','3','4','5','6','7','8','9','10','11','12','13'});
set(gca,'ytick',[0:12]);
set(gca,'yticklabel',{'','0','1','2','3','4','5','6','7','8','9','10','11'});
ylabel("subcarrier");
title('First RB - port 0');
hold off;
% SRS port 1 --------------------------------------------------------
subplot(2,2,4);
hold on;
image(40*abs(slotGrid(:,:,2)));
axis(gca,'xy');
colormap(cmap);
for i = 2:14
line([i-0.5 i-0.5],[0 273*12],'Color','white');
end
for j = 1:12
line([0 15],[j+0.5 j+0.5],'Color','white');
end
xlim([0.5 14.5]);
ylim([0.5 12.5]);
set(gca,'xtick',[0:14]);
set(gca,'xticklabel',{'','0','1','2','3','4','5','6','7','8','9','10','11','12','13'});
set(gca,'ytick',[0:12]);
set(gca,'yticklabel',{'','0','1','2','3','4','5','6','7','8','9','10','11'});
ylabel("subcarrier");
title('First RB - port 1');
hold off;
|
