SS/PBCH Block





NOTE :  It is required to have Matlab LteToolbox option to run this script



SS_PBCH.m

gNB.NDLRB = 100;               % Bandwidth in number of resource blocks

gNB.SubcarrierSpacing = 30;    % 15, 30, 60, 120, 240, 480 (kHz)

gNB.WaveformType = 'CP-OFDM';  % 'CP-OFDM', 'W-OFDM' or 'F-OFDM'

gNB.CyclicPrefix = 'Normal';   % 'Normal' or 'Extended'

gNB.UseDCSubcarrier = 'Off';   % 'On' or 'Off'

gNB.NCellID = 1;               % Cell identity



gNB.SSBurst.BurstType = 'CaseC';

gNB.SSBurst.SubcarrierOffset = 0;



% Bitmap indicating blocks transmitted in the burst

gNB.SSBurst.SSBTransmitted = [1 1 1 1 1 1 1 1];



% SS burst set periodicity in ms (5, 10, 20, 40, 80, 160)

gNB.SSBurst.SSBPeriodicity = 10;



% Create SS burst waveform and information structure and display a plot

% showing the SS burst content (in the SS burst numerology)

ssburst = gNB.SSBurst;

ssburst.DisplayBurst = true;

[ssbWaveform,~,ssbInfo] = h5gSSBurst(gNB,ssburst);



ssbInfo



Followings examples shows the time domain and frequency domain position of SS/PBCH block.







< Case A : 15 Khz >





gNB.NDLRB = 100;

gNB.SubcarrierSpacing = 15;

gNB.SSBurst.BurstType = 'CaseA';

gNB.SSBurst.SubcarrierOffset = 0;

gNB.SSBurst.SSBTransmitted = [1 1 1 1];

NOTE : The numbers in RED refers to the first OFDM Symbol for SS/PBCH Block transmission explained here.



           SamplingRate: 30720000

                   Nfft: 2048

           NSubcarriers: 1200

      SubcarrierSpacing: 15

    OccupiedSubcarriers: [2401 double]

                Symbols: [2 3 4 5 8 9 10 11 16 17 18 19 22 23 24 25]

         SSBTransmitted: [1 1 1 1]

     SymbolsTransmitted: [2 3 4 5 8 9 10 11 16 17 18 19 22 23 24 25]







gNB.NDLRB = 100;

gNB.SubcarrierSpacing = 15;

gNB.SSBurst.BurstType = 'CaseA';

gNB.SSBurst.SubcarrierOffset = 0;

gNB.SSBurst.SSBTransmitted = [1 1 1 1 1 1 1 1]];

NOTE : The numbers in RED refers to the first OFDM Symbol for SS/PBCH Block transmission explained here.



           SamplingRate: 30720000

                   Nfft: 2048

           NSubcarriers: 1200

      SubcarrierSpacing: 15

    OccupiedSubcarriers: [2401 double]

                Symbols: [2 3 4 5 8 9 10 11 16 17 18 19 22 23 24 25

                          30 31 32 33 36 37 38 39 44 45 46 47 50 51 52 53]

         SSBTransmitted: [1 1 1 1 1 1 1 1]

     SymbolsTransmitted: [2 3 4 5 8 9 10 11 16 17 18 19 22 23 24 25

                          30 31 32 33 36 37 38 39 44 45 46 47 50 51 52 53]

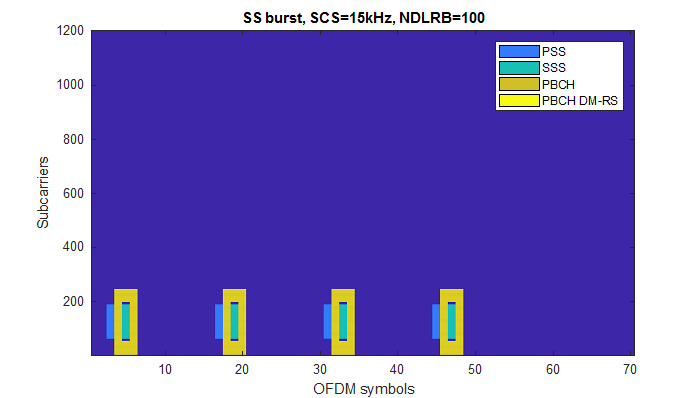

gNB.NDLRB = 100;

gNB.SubcarrierSpacing = 15;

gNB.SSBurst.BurstType = 'CaseA';

gNB.SSBurst.SubcarrierOffset = 0;

gNB.SSBurst.SSBTransmitted = [1 0 1 0 1 0 1 0]];

NOTE : The numbers in RED refers to the first OFDM Symbol for SS/PBCH Block transmission explained here.



           SamplingRate: 30720000

                   Nfft: 2048

           NSubcarriers: 1200

      SubcarrierSpacing: 15

    OccupiedSubcarriers: [2401 double]

                Symbols: [2 3 4 5 8 9 10 11 16 17 18 19 22 23 24 25

                          30 31 32 33 36 37 38 39 44 45 46 47 50 51 52 53]

         SSBTransmitted: [1 0 1 0 1 0 1 0]

     SymbolsTransmitted: [2 3 4 5 16 17 18 19 30 31 32 33 44 45 46 47]

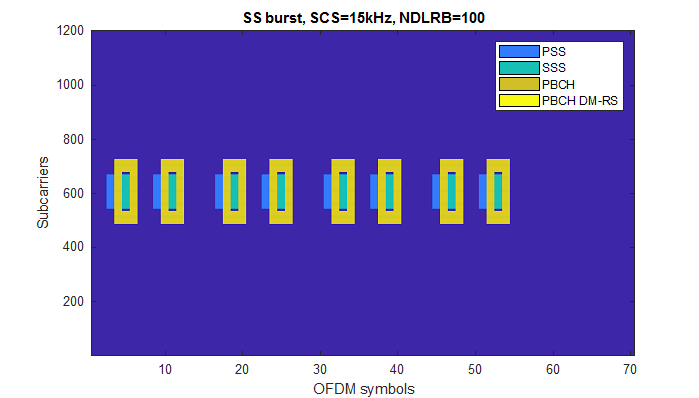

gNB.NDLRB = 100;

gNB.SubcarrierSpacing = 15;

gNB.SSBurst.BurstType = 'CaseA';

gNB.SSBurst.SubcarrierOffset = (gNB.NDLRB*12)/2 - (20*12)/2;

gNB.SSBurst.SSBTransmitted = [1 1 1 1 1 1 1 1]];

NOTE : The numbers in RED refers to the first OFDM Symbol for SS/PBCH Block transmission explained here.



           SamplingRate: 30720000

                   Nfft: 2048

           NSubcarriers: 1200

      SubcarrierSpacing: 15

    OccupiedSubcarriers: [2401 double]

                Symbols: [2 3 4 5 8 9 10 11 16 17 18 19 22 23 24 25

                          30 31 32 33 36 37 38 39 44 45 46 47 50 51 52 53]

         SSBTransmitted: [1 1 1 1 1 1 1 1]

     SymbolsTransmitted: [2 3 4 5 8 9 10 11 16 17 18 19 22 23 24 25

                          30 31 32 33 36 37 38 39 44 45 46 47 50 51 52 53]

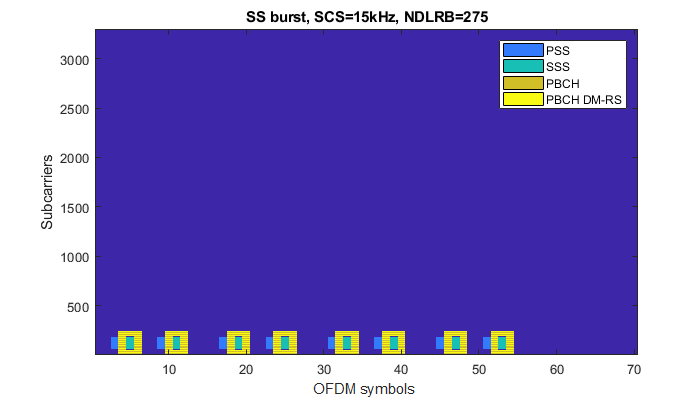

gNB.NDLRB = 275;

gNB.SubcarrierSpacing = 15;

gNB.SSBurst.BurstType = 'CaseA';

gNB.SSBurst.SubcarrierOffset = 0;

gNB.SSBurst.SSBTransmitted = [1 1 1 1 1 1 1 1]];

NOTE : The numbers in RED refers to the first OFDM Symbol for SS/PBCH Block transmission explained here.



           SamplingRate: 61440000

                   Nfft: 4096

           NSubcarriers: 3300

      SubcarrierSpacing: 15

    OccupiedSubcarriers: [2401 double]

                Symbols: [2 3 4 5 8 9 10 11 16 17 18 19 22 23 24 25

                          30 31 32 33 36 37 38 39 44 45 46 47 50 51 52 53]

         SSBTransmitted: [1 1 1 1 1 1 1 1]

     SymbolsTransmitted: [2 3 4 5 8 9 10 11 16 17 18 19 22 23 24 25

                          30 31 32 33 36 37 38 39 44 45 46 47 50 51 52 53]







< Case B : 30 Khz >





gNB.NDLRB = 100;

gNB.SubcarrierSpacing = 30;

gNB.SSBurst.BurstType = 'CaseB';

gNB.SSBurst.SubcarrierOffset = 0;

gNB.SSBurst.SSBTransmitted = [1 1 1 1];

NOTE : The numbers in RED refers to the first OFDM Symbol for SS/PBCH Block transmission explained here.



           SamplingRate: 61440000

                   Nfft: 2048

           NSubcarriers: 1200

      SubcarrierSpacing: 30

    OccupiedSubcarriers: [2401 double]

                Symbols: [4 5 6 7 8 9 10 11 16 17 18 19 20 21 22 23]

         SSBTransmitted: [1 1 1 1]

     SymbolsTransmitted: [4 5 6 7 8 9 10 11 16 17 18 19 20 21 22 23]







gNB.NDLRB = 100;

gNB.SubcarrierSpacing = 30;

gNB.SSBurst.BurstType = 'CaseB';

gNB.SSBurst.SubcarrierOffset = 0;

gNB.SSBurst.SSBTransmitted = [1 1 1 1 1 1 1 1];

NOTE : The numbers in RED refers to the first OFDM Symbol for SS/PBCH Block transmission explained here.



           SamplingRate: 61440000

                   Nfft: 2048

           NSubcarriers: 1200

      SubcarrierSpacing: 30

    OccupiedSubcarriers: [2401 double]

                Symbols: [4 5 6 7 8 9 10 11 16 17 18 19 20 21 22 23

                          32 33 34 35 36 37 38 39 44 45 46 47 48 49 50 51 ]

         SSBTransmitted: [1 1 1 1 1 1 1 1]

     SymbolsTransmitted: [4 5 6 7 8 9 10 11 16 17 18 19 20 21 22 23

                          32 33 34 35 36 37 38 39 44 45 46 47 48 49 50 51 ]







gNB.NDLRB = 100;

gNB.SubcarrierSpacing = 30;

gNB.SSBurst.BurstType = 'CaseB';

gNB.SSBurst.SubcarrierOffset = 0;

gNB.SSBurst.SSBTransmitted = [1 0 1 0 1 0 1 0];

NOTE : The numbers in RED refers to the first OFDM Symbol for SS/PBCH Block transmission explained here.



           SamplingRate: 61440000

                   Nfft: 2048

           NSubcarriers: 1200

      SubcarrierSpacing: 30

    OccupiedSubcarriers: [2401 double]

                Symbols: [4 5 6 7 8 9 10 11 16 17 18 19 20 21 22 23

                          32 33 34 35 36 37 38 39 44 45 46 47 48 49 50 51 ]

         SSBTransmitted: [1 0 1 0 1 0 1 0]

     SymbolsTransmitted: [4 5 6 7 16 17 18 19 32 33 34 35 44 45 46 47 ]

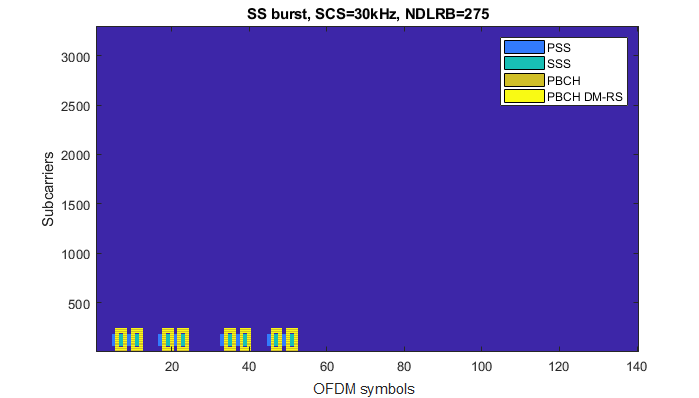

gNB.NDLRB = 275;

gNB.SubcarrierSpacing = 30;

gNB.SSBurst.BurstType = 'CaseB';

gNB.SSBurst.SubcarrierOffset = 0;

gNB.SSBurst.SSBTransmitted = [1 1 1 1 1 1 1 1];

NOTE : The numbers in RED refers to the first OFDM Symbol for SS/PBCH Block transmission explained here.



           SamplingRate: 61440000

                   Nfft: 4096

           NSubcarriers: 3300

      SubcarrierSpacing: 30

    OccupiedSubcarriers: [2401 double]

                Symbols: [4 5 6 7 8 9 10 11 16 17 18 19 20 21 22 23

                          32 33 34 35 36 37 38 39 44 45 46 47 48 49 50 51 ]

         SSBTransmitted: [1 1 1 1 1 1 1 1]

     SymbolsTransmitted: [4 5 6 7 8 9 10 11 16 17 18 19 20 21 22 23

                          32 33 34 35 36 37 38 39 44 45 46 47 48 49 50 51 ]







< Case C : 30 Khz >





gNB.NDLRB = 100;

gNB.SubcarrierSpacing = 30;

gNB.SSBurst.BurstType = 'CaseC';

gNB.SSBurst.SubcarrierOffset = 0;

gNB.SSBurst.SSBTransmitted = [1 1 1 1];

NOTE : The numbers in RED refers to the first OFDM Symbol for SS/PBCH Block transmission explained here.



           SamplingRate: 61440000

                   Nfft: 2048

           NSubcarriers: 1200

      SubcarrierSpacing: 30

    OccupiedSubcarriers: [2401 double]

                Symbols: [2 3 4 5 8 9 10 11 16 17 18 19 22 23 24 25]

         SSBTransmitted: [1 1 1 1]

     SymbolsTransmitted: [2 3 4 5 8 9 10 11 16 17 18 19 22 23 24 25]







gNB.NDLRB = 100;

gNB.SubcarrierSpacing = 30;

gNB.SSBurst.BurstType = 'CaseC';

gNB.SSBurst.SubcarrierOffset = 0;

gNB.SSBurst.SSBTransmitted = [1 1 1 1 1 1 1 1];

NOTE : The numbers in RED refers to the first OFDM Symbol for SS/PBCH Block transmission explained here.



           SamplingRate: 61440000

                   Nfft: 2048

           NSubcarriers: 1200

      SubcarrierSpacing: 30

    OccupiedSubcarriers: [2401 double]

                Symbols: [2 3 4 5 8 9 10 11 16 17 18 19 22 23 24 25

                          30 31 32 33 36 37 38 39 44 45 46 47 50 51 52 53]

         SSBTransmitted: [1 1 1 1 1 1 1 1]

     SymbolsTransmitted: [2 3 4 5 8 9 10 11 16 17 18 19 22 23 24 25

                          30 31 32 33 36 37 38 39 44 45 46 47 50 51 52 53]







gNB.NDLRB = 100;

gNB.SubcarrierSpacing = 30;

gNB.SSBurst.BurstType = 'CaseC';

gNB.SSBurst.SubcarrierOffset = 0;

gNB.SSBurst.SSBTransmitted = [1 0 1 0 1 0 1 0];

NOTE : The numbers in RED refers to the first OFDM Symbol for SS/PBCH Block transmission explained here.



           SamplingRate: 61440000

                   Nfft: 2048

           NSubcarriers: 1200

      SubcarrierSpacing: 30

    OccupiedSubcarriers: [2401 double]

                Symbols: [2 3 4 5 8 9 10 11 16 17 18 19 22 23 24 25

                          30 31 32 33 36 37 38 39 44 45 46 47 50 51 52 53]

         SSBTransmitted: [1 0 1 0 1 0 1 0]

     SymbolsTransmitted: [2 3 4 5 16 17 18 19 30 31 32 33 44 45 46 47]







gNB.NDLRB = 275;

gNB.SubcarrierSpacing = 30;

gNB.SSBurst.BurstType = 'CaseC';

gNB.SSBurst.SubcarrierOffset = 0;

gNB.SSBurst.SSBTransmitted = [1 1 1 1 1 1 1 1];

NOTE : The numbers in RED refers to the first OFDM Symbol for SS/PBCH Block transmission explained here.



           SamplingRate: 122880000

                   Nfft: 4096

           NSubcarriers: 3300

      SubcarrierSpacing: 30

    OccupiedSubcarriers: [2401 double]

                Symbols: [2 3 4 5 8 9 10 11 16 17 18 19 22 23 24 25

                          30 31 32 33 36 37 38 39 44 45 46 47 50 51 52 53]

         SSBTransmitted: [1 1 1 1 1 1 1 1]

     SymbolsTransmitted: [2 3 4 5 8 9 10 11 16 17 18 19 22 23 24 25

                          30 31 32 33 36 37 38 39 44 45 46 47 50 51 52 53]

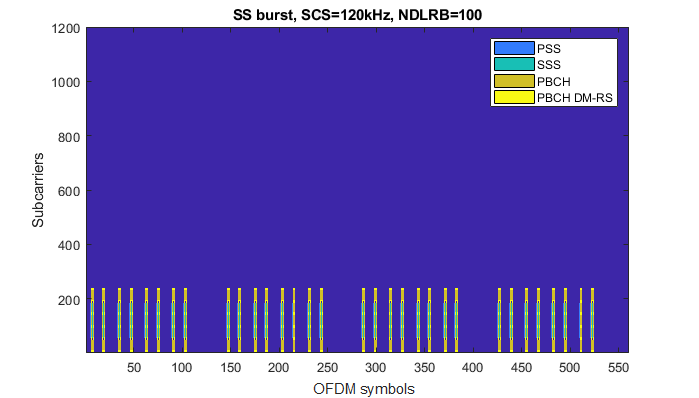

< Case D : 120 Khz >





gNB.NDLRB = 100;

gNB.SubcarrierSpacing = 120;

gNB.SSBurst.BurstType = 'CaseD';

gNB.SSBurst.SubcarrierOffset = 0;

gNB.SSBurst.SSBTransmitted = [1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 ...

                              1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 ...

                              1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 ...

                              1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1];

NOTE : The numbers in RED refers to the first OFDM Symbol for SS/PBCH Block transmission explained here.



                      SamplingRate: 245760000

                   Nfft: 2048

           NSubcarriers: 1200

      SubcarrierSpacing: 120

    OccupiedSubcarriers: [2401 double]

                Symbols: [1256 double]

               4     5     6     7     8     9    10    11

               16    17    18    19    20    21    22    23

               32    33    34    35    36    37    38    39

               44    45    46    47    48    49    50    51

               60    61    62    63    64    65    66    67

               72    73    74    75    76    77    78    79

               88    89    90    91    92    93    94    95

               100   101   102   103   104   105   106   107

               144   145   146   147   148   149   150   151

               156   157   158   159   160   161   162   163

               172   173   174   175   176   177   178   179

               184   185   186   187   188   189   190   191

               200   201   202   203   204   205   206   207

               212   213   214   215   216   217   218   219

               228   229   230   231   232   233   234   235

               240   241   242   243   244   245   246   247

               284   285   286   287   288   289   290   291

               296   297   298   299   300   301   302   303

               312   313   314   315   316   317   318   319

               324   325   326   327   328   329   330   331

               340   341   342   343   344   345   346   347

               352   353   354   355   356   357   358   359

               368   369   370   371   372   373   374   375

               380   381   382   383   384   385   386   387

               424   425   426   427   428   429   430   431

               436   437   438   439   440   441   442   443

               452   453   454   455   456   457   458   459

               464   465   466   467   468   469   470   471

               480   481   482   483   484   485   486   487

               492   493   494   495   496   497   498   499

               508   509   510   511   512   513   514   515

               520   521   522   523   524   525   526   527

         SSBTransmitted: [164 double]

     SymbolsTransmitted: [1256 double]

               4     5     6     7     8     9    10    11

               16    17    18    19    20    21    22    23

               32    33    34    35    36    37    38    39

               44    45    46    47    48    49    50    51

               60    61    62    63    64    65    66    67

               72    73    74    75    76    77    78    79

               88    89    90    91    92    93    94    95

               100   101   102   103   104   105   106   107

               144   145   146   147   148   149   150   151

               156   157   158   159   160   161   162   163

               172   173   174   175   176   177   178   179

               184   185   186   187   188   189   190   191

               200   201   202   203   204   205   206   207

               212   213   214   215   216   217   218   219

               228   229   230   231   232   233   234   235

               240   241   242   243   244   245   246   247

               284   285   286   287   288   289   290   291

               296   297   298   299   300   301   302   303

               312   313   314   315   316   317   318   319

               324   325   326   327   328   329   330   331

               340   341   342   343   344   345   346   347

               352   353   354   355   356   357   358   359

               368   369   370   371   372   373   374   375

               380   381   382   383   384   385   386   387

               424   425   426   427   428   429   430   431

               436   437   438   439   440   441   442   443

               452   453   454   455   456   457   458   459

               464   465   466   467   468   469   470   471

               480   481   482   483   484   485   486   487

               492   493   494   495   496   497   498   499

               508   509   510   511   512   513   514   515

               520   521   522   523   524   525   526   527









gNB.NDLRB = 100;

gNB.SubcarrierSpacing = 120;

gNB.SSBurst.BurstType = 'CaseD';

gNB.SSBurst.SubcarrierOffset = 0;

gNB.SSBurst.SSBTransmitted = [1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 ...

                              1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 ...

                              1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 ...

                              1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0];

NOTE : The numbers in RED refers to the first OFDM Symbol for SS/PBCH Block transmission explained here.



                      SamplingRate: 245760000

                   Nfft: 2048

           NSubcarriers: 1200

      SubcarrierSpacing: 120

    OccupiedSubcarriers: [2401 double]

                Symbols: [1256 double]

               4     5     6     7     8     9    10    11

               16    17    18    19    20    21    22    23

               32    33    34    35    36    37    38    39

               44    45    46    47    48    49    50    51

               60    61    62    63    64    65    66    67

               72    73    74    75    76    77    78    79

               88    89    90    91    92    93    94    95

               100   101   102   103   104   105   106   107

               144   145   146   147   148   149   150   151

               156   157   158   159   160   161   162   163

               172   173   174   175   176   177   178   179

               184   185   186   187   188   189   190   191

               200   201   202   203   204   205   206   207

               212   213   214   215   216   217   218   219

               228   229   230   231   232   233   234   235

               240   241   242   243   244   245   246   247

               284   285   286   287   288   289   290   291

               296   297   298   299   300   301   302   303

               312   313   314   315   316   317   318   319

               324   325   326   327   328   329   330   331

               340   341   342   343   344   345   346   347

               352   353   354   355   356   357   358   359

               368   369   370   371   372   373   374   375

               380   381   382   383   384   385   386   387

               424   425   426   427   428   429   430   431

               436   437   438   439   440   441   442   443

               452   453   454   455   456   457   458   459

               464   465   466   467   468   469   470   471

               480   481   482   483   484   485   486   487

               492   493   494   495   496   497   498   499

               508   509   510   511   512   513   514   515

               520   521   522   523   524   525   526   527

         SSBTransmitted: [164 double]

     SymbolsTransmitted: [1128 double]

               4     5     6     7

               16    17    18    19

               32    33    34    35

               44    45    46    47

               60    61    62    63

               72    73    74    75

               88    89    90    91

               100   101   102   103

               144   145   146   147

               156   157   158   159

               172   173   174   175

               184   185   186   187

               200   201   202   203

               212   213   214   215

               228   229   230   231

               240   241   242   243

               284   285   286   287

               296   297   298   299

               312   313   314   315

               324   325   326   327

               340   341   342   343

               352   353   354   355

               368   369   370   371

               380   381   382   383

               424   425   426   427

               436   437   438   439

               452   453   454   455

               464   465   466   467

               480   481   482   483

               492   493   494   495

               508   509   510   511

               520   521   522   523









gNB.NDLRB = 275;

gNB.SubcarrierSpacing = 120;

gNB.SSBurst.BurstType = 'CaseD';

gNB.SSBurst.SubcarrierOffset = 0;

gNB.SSBurst.SSBTransmitted = [1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 ...

                              1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 ...

                              1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 ...

                              1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1];

NOTE : The numbers in RED refers to the first OFDM Symbol for SS/PBCH Block transmission explained here.



                      SamplingRate: 491520000

                   Nfft: 4096

           NSubcarriers: 3300

      SubcarrierSpacing: 120

    OccupiedSubcarriers: [2401 double]

                Symbols: [1256 double]

               4     5     6     7     8     9    10    11

               16    17    18    19    20    21    22    23

               32    33    34    35    36    37    38    39

               44    45    46    47    48    49    50    51

               60    61    62    63    64    65    66    67

               72    73    74    75    76    77    78    79

               88    89    90    91    92    93    94    95

               100   101   102   103   104   105   106   107

               144   145   146   147   148   149   150   151

               156   157   158   159   160   161   162   163

               172   173   174   175   176   177   178   179

               184   185   186   187   188   189   190   191

               200   201   202   203   204   205   206   207

               212   213   214   215   216   217   218   219

               228   229   230   231   232   233   234   235

               240   241   242   243   244   245   246   247

               284   285   286   287   288   289   290   291

               296   297   298   299   300   301   302   303

               312   313   314   315   316   317   318   319

               324   325   326   327   328   329   330   331

               340   341   342   343   344   345   346   347

               352   353   354   355   356   357   358   359

               368   369   370   371   372   373   374   375

               380   381   382   383   384   385   386   387

               424   425   426   427   428   429   430   431

               436   437   438   439   440   441   442   443

               452   453   454   455   456   457   458   459

               464   465   466   467   468   469   470   471

               480   481   482   483   484   485   486   487

               492   493   494   495   496   497   498   499

               508   509   510   511   512   513   514   515

               520   521   522   523   524   525   526   527

         SSBTransmitted: [164 double]

     SymbolsTransmitted: [1256 double]

               4     5     6     7     8     9    10    11

               16    17    18    19    20    21    22    23

               32    33    34    35    36    37    38    39

               44    45    46    47    48    49    50    51

               60    61    62    63    64    65    66    67

               72    73    74    75    76    77    78    79

               88    89    90    91    92    93    94    95

               100   101   102   103   104   105   106   107

               144   145   146   147   148   149   150   151

               156   157   158   159   160   161   162   163

               172   173   174   175   176   177   178   179

               184   185   186   187   188   189   190   191

               200   201   202   203   204   205   206   207

               212   213   214   215   216   217   218   219

               228   229   230   231   232   233   234   235

               240   241   242   243   244   245   246   247

               284   285   286   287   288   289   290   291

               296   297   298   299   300   301   302   303

               312   313   314   315   316   317   318   319

               324   325   326   327   328   329   330   331

               340   341   342   343   344   345   346   347

               352   353   354   355   356   357   358   359

               368   369   370   371   372   373   374   375

               380   381   382   383   384   385   386   387

               424   425   426   427   428   429   430   431

               436   437   438   439   440   441   442   443

               452   453   454   455   456   457   458   459

               464   465   466   467   468   469   470   471

               480   481   482   483   484   485   486   487

               492   493   494   495   496   497   498   499

               508   509   510   511   512   513   514   515

               520   521   522   523   524   525   526   527









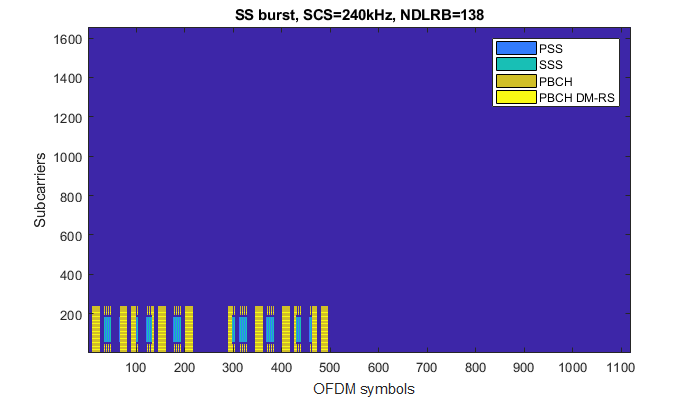

< Case E : 240 Khz >





gNB.NDLRB = 100;

gNB.SubcarrierSpacing = 240;

gNB.SSBurst.BurstType = 'CaseE';

gNB.SSBurst.SubcarrierOffset = 0;

gNB.SSBurst.SSBTransmitted = [1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 ...

                              1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 ...

                              1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 ...

                              1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1];

NOTE : The numbers in RED refers to the first OFDM Symbol for SS/PBCH Block transmission explained here.



                      SamplingRate: 491520000

                   Nfft: 2048

           NSubcarriers: 1200

      SubcarrierSpacing: 240

    OccupiedSubcarriers: [2401 double]

                Symbols: [1256 double]

               8     9    10    11    12    13    14    15

               16    17   18    19    20    21    22    23

               32    33   34    35    36    37    38    39

               40    41   42    43    44    45    46    47

               64    65   66    67    68    69    70    71

               72    73   74    75    76    77    78    79

               88    89   90    91    92    93    94    95

               96    97   98    99    100   101   102   103

               120   121  122   123   124   125   126   127

               128   129  130   131   132   133   134   135

               144   145  146   147   148   149   150   151

               152   153  154   155   156   157   158   159

               176   177  178   179   180   181   182   183

               184   185  186   187   188   189   190   191

               200   201  202   203   204   205   206   207

               208   209  210   211   212   213   214   215

               288   289  290   291   292   293   294   295

               296   297  298   299   300   301   302   303

               312   313  314   315   316   317   318   319

               320   321  322   323   324   325   326   327

               344   345  346   347   348   349   350   351

               352   353  354   355   356   357   358   359

               368   369  370   371   372   373   374   375

               376   377  378   379   380   381   382   383

               400   401  402   403   404   405   406   407

               408   409  410   411   412   413   414   415

               424   425  426   427   428   429   430   431

               432   433  434   435   436   437   438   439

               456   457  458   459   460   461   462   463

               464   465  466   467   468   469   470   471

               480   481  482   483   484   485   486   487

               488   489   490  491   492   493   494   495

         SSBTransmitted: [164 double]

     SymbolsTransmitted: [1256 double]

               8     9    10    11    12    13    14    15

               16    17   18    19    20    21    22    23

               32    33   34    35    36    37    38    39

               40    41   42    43    44    45    46    47

               64    65   66    67    68    69    70    71

               72    73   74    75    76    77    78    79

               88    89   90    91    92    93    94    95

               96    97   98    99    100   101   102   103

               120   121  122   123   124   125   126   127

               128   129  130   131   132   133   134   135

               144   145  146   147   148   149   150   151

               152   153  154   155   156   157   158   159

               176   177  178   179   180   181   182   183

               184   185  186   187   188   189   190   191

               200   201  202   203   204   205   206   207

               208   209  210   211   212   213   214   215

               288   289  290   291   292   293   294   295

               296   297  298   299   300   301   302   303

               312   313  314   315   316   317   318   319

               320   321  322   323   324   325   326   327

               344   345  346   347   348   349   350   351

               352   353  354   355   356   357   358   359

               368   369  370   371   372   373   374   375

               376   377  378   379   380   381   382   383

               400   401  402   403   404   405   406   407

               408   409  410   411   412   413   414   415

               424   425  426   427   428   429   430   431

               432   433  434   435   436   437   438   439

               456   457  458   459   460   461   462   463

               464   465  466   467   468   469   470   471

               480   481  482   483   484   485   486   487

               488   489   490  491   492   493   494   495









gNB.NDLRB = 100;

gNB.SubcarrierSpacing = 240;

gNB.SSBurst.BurstType = 'CaseE';

gNB.SSBurst.SubcarrierOffset = 0;

gNB.SSBurst.SSBTransmitted = [1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 ...

                              1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 ...

                              1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 ...

                              1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0];

NOTE : The numbers in RED refers to the first OFDM Symbol for SS/PBCH Block transmission explained here.



                      SamplingRate: 491520000

                   Nfft: 2048

           NSubcarriers: 1200

      SubcarrierSpacing: 240

    OccupiedSubcarriers: [2401 double]

                Symbols: [1256 double]

               8     9    10    11    12    13    14    15

               16    17   18    19    20    21    22    23

               32    33   34    35    36    37    38    39

               40    41   42    43    44    45    46    47

               64    65   66    67    68    69    70    71

               72    73   74    75    76    77    78    79

               88    89   90    91    92    93    94    95

               96    97   98    99    100   101   102   103

               120   121  122   123   124   125   126   127

               128   129  130   131   132   133   134   135

               144   145  146   147   148   149   150   151

               152   153  154   155   156   157   158   159

               176   177  178   179   180   181   182   183

               184   185  186   187   188   189   190   191

               200   201  202   203   204   205   206   207

               208   209  210   211   212   213   214   215

               288   289  290   291   292   293   294   295

               296   297  298   299   300   301   302   303

               312   313  314   315   316   317   318   319

               320   321  322   323   324   325   326   327

               344   345  346   347   348   349   350   351

               352   353  354   355   356   357   358   359

               368   369  370   371   372   373   374   375

               376   377  378   379   380   381   382   383

               400   401  402   403   404   405   406   407

               408   409  410   411   412   413   414   415

               424   425  426   427   428   429   430   431

               432   433  434   435   436   437   438   439

               456   457  458   459   460   461   462   463

               464   465  466   467   468   469   470   471

               480   481  482   483   484   485   486   487

               488   489   490  491   492   493   494   495

         SSBTransmitted: [164 double]

     SymbolsTransmitted: [1128 double]

               8     9    10    11

               16    17   18    19

               32    33   34    35

               40    41   42    43

               64    65   66    67

               72    73   74    75

               88    89   90    91

               96    97   98    99

               120   121  122   123

               128   129  130   131

               144   145  146   147

               152   153  154   155

               176   177  178   179

               184   185  186   187

               200   201  202   203

               208   209  210   211

               288   289  290   291

               296   297  298   299

               312   313  314   315

               320   321  322   323

               344   345  346   347

               352   353  354   355

               368   369  370   371

               376   377  378   379

               400   401  402   403

               408   409  410   411

               424   425  426   427

               432   433  434   435

               456   457  458   459

               464   465  466   467

               480   481  482   483

               488   489   490  491







gNB.NDLRB = 100;

gNB.SubcarrierSpacing = 240;

gNB.SSBurst.BurstType = 'CaseE';

gNB.SSBurst.SubcarrierOffset = 0;

gNB.SSBurst.SSBTransmitted = [1 0 0 0 1 0 0 0 1 0 0 0 1 0 0 0 ...

                              1 0 0 0 1 0 0 0 1 0 0 0 1 0 0 0 ...

                              1 0 0 0 1 0 0 0 1 0 0 0 1 0 0 0 ...

                              1 0 0 0 1 0 0 0 1 0 0 0 1 0 0 0];

NOTE : The numbers in RED refers to the first OFDM Symbol for SS/PBCH Block transmission explained here.



                      SamplingRate: 491520000

                   Nfft: 2048

           NSubcarriers: 1200

      SubcarrierSpacing: 240

    OccupiedSubcarriers: [2401 double]

                Symbols: [1256 double]

               8     9    10    11    12    13    14    15

               16    17   18    19    20    21    22    23

               32    33   34    35    36    37    38    39

               40    41   42    43    44    45    46    47

               64    65   66    67    68    69    70    71

               72    73   74    75    76    77    78    79

               88    89   90    91    92    93    94    95

               96    97   98    99    100   101   102   103

               120   121  122   123   124   125   126   127

               128   129  130   131   132   133   134   135

               144   145  146   147   148   149   150   151

               152   153  154   155   156   157   158   159

               176   177  178   179   180   181   182   183

               184   185  186   187   188   189   190   191

               200   201  202   203   204   205   206   207

               208   209  210   211   212   213   214   215

               288   289  290   291   292   293   294   295

               296   297  298   299   300   301   302   303

               312   313  314   315   316   317   318   319

               320   321  322   323   324   325   326   327

               344   345  346   347   348   349   350   351

               352   353  354   355   356   357   358   359

               368   369  370   371   372   373   374   375

               376   377  378   379   380   381   382   383

               400   401  402   403   404   405   406   407

               408   409  410   411   412   413   414   415

               424   425  426   427   428   429   430   431

               432   433  434   435   436   437   438   439

               456   457  458   459   460   461   462   463

               464   465  466   467   468   469   470   471

               480   481  482   483   484   485   486   487

               488   489   490  491   492   493   494   495

         SSBTransmitted: [164 double]

     SymbolsTransmitted: [164 double]

               8     9    10    11

               32    33   34    35

               64    65   66    67

               88    89   90    91

               120   121  122   123

               144   145  146   147

               176   177  178   179

               200   201  202   203

               288   289  290   291

               312   313  314   315

               344   345  346   347

               368   369  370   371

               400   401  402   403

               424   425  426   427

               456   457  458   459

               480   481  482   483







gNB.NDLRB = 100;

gNB.SubcarrierSpacing = 240;

gNB.SSBurst.BurstType = 'CaseE';

gNB.SSBurst.SubcarrierOffset = 0;

gNB.SSBurst.SSBTransmitted = [1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 ...

                              1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 ...

                              1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 ...

                              1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1];

NOTE : The numbers in RED refers to the first OFDM Symbol for SS/PBCH Block transmission explained here.



                      SamplingRate: 491520000

                   Nfft: 2048

           NSubcarriers: 1656

      SubcarrierSpacing: 240

    OccupiedSubcarriers: [2401 double]

                Symbols: [1256 double]

               8     9    10    11    12    13    14    15

               16    17   18    19    20    21    22    23

               32    33   34    35    36    37    38    39

               40    41   42    43    44    45    46    47

               64    65   66    67    68    69    70    71

               72    73   74    75    76    77    78    79

               88    89   90    91    92    93    94    95

               96    97   98    99    100   101   102   103

               120   121  122   123   124   125   126   127

               128   129  130   131   132   133   134   135

               144   145  146   147   148   149   150   151

               152   153  154   155   156   157   158   159

               176   177  178   179   180   181   182   183

               184   185  186   187   188   189   190   191

               200   201  202   203   204   205   206   207

               208   209  210   211   212   213   214   215

               288   289  290   291   292   293   294   295

               296   297  298   299   300   301   302   303

               312   313  314   315   316   317   318   319

               320   321  322   323   324   325   326   327

               344   345  346   347   348   349   350   351

               352   353  354   355   356   357   358   359

               368   369  370   371   372   373   374   375

               376   377  378   379   380   381   382   383

               400   401  402   403   404   405   406   407

               408   409  410   411   412   413   414   415

               424   425  426   427   428   429   430   431

               432   433  434   435   436   437   438   439

               456   457  458   459   460   461   462   463

               464   465  466   467   468   469   470   471

               480   481  482   483   484   485   486   487

               488   489   490  491   492   493   494   495

         SSBTransmitted: [164 double]

     SymbolsTransmitted: [1256 double]

               8     9    10    11    12    13    14    15

               16    17   18    19    20    21    22    23

               32    33   34    35    36    37    38    39

               40    41   42    43    44    45    46    47

               64    65   66    67    68    69    70    71

               72    73   74    75    76    77    78    79

               88    89   90    91    92    93    94    95

               96    97   98    99    100   101   102   103

               120   121  122   123   124   125   126   127

               128   129  130   131   132   133   134   135

               144   145  146   147   148   149   150   151

               152   153  154   155   156   157   158   159

               176   177  178   179   180   181   182   183

               184   185  186   187   188   189   190   191

               200   201  202   203   204   205   206   207

               208   209  210   211   212   213   214   215

               288   289  290   291   292   293   294   295

               296   297  298   299   300   301   302   303

               312   313  314   315   316   317   318   319

               320   321  322   323   324   325   326   327

               344   345  346   347   348   349   350   351

               352   353  354   355   356   357   358   359

               368   369  370   371   372   373   374   375

               376   377  378   379   380   381   382   383

               400   401  402   403   404   405   406   407

               408   409  410   411   412   413   414   415

               424   425  426   427   428   429   430   431

               432   433  434   435   436   437   438   439

               456   457  458   459   460   461   462   463

               464   465  466   467   468   469   470   471

               480   481  482   483   484   485   486   487

               488   489   490  491   492   493   494   495
